نمراتور ماتریس نقطه‌ای، نوعی نمایشگر گرافیکی است که با استفاده از یک آرایه یا ماتریس از نقطه‌ها (پیکسل‌ها) قادر است تصاویر، حروف، نمادها و اعداد را به صورت گرافیکی نشان دهد. در واقع، این نوع نمراتور، مانند صفحه نمایش‌های LED ماتریسی است که هر نقطه یا پیکسل آن قابل کنترل است.
ساختار و نحوه کار:
- آرایه پیکسل‌ها (نقطه‌ها): از ردیف‌ها و ستون‌هایی تشکیل شده که هر خانه (پیکسل) می‌تواند خاموش یا روشن شود.
- مدیریت کنترل: عموماً با مدارهای میکروکنترلر و آی‌سی‌های خاص کنترل می‌شود که هر پیکسل را به صورت جداگانه یا در گروه‌های خاص کنترل می‌کند.
- نمایش تصاویر: قادر است هر نوع تصویر، متن یا نماد گرافیکی را نمایش دهد، چون پیکسل‌های آن قابل خاموش و روشن کردن هستند.
مزایای نمراتور ماتریس نقطه‌ای:
- قابلیت نمایش تصاویر گرافیکی و متون دینامیک.
- انعطاف‌پذیر و قابل برنامه‌ریزی.
- مناسب برای کاربردهایی مثل نمایش اطلاعیه‌ها، صفحه‌های تبلیغاتی، یا سیستم‌های نشانگر.
نکات:
- برای کنترل، نیاز به برنامه‌نویسی و تنظیم نحوه روشن/خاموش کردن پیکسل‌ها دارید.
- نوع و اندازه ماتریس (مثل ۸×۸، ۱۶×۱۶ و …) بر اندازه و پیچیدگی تاثیر دارد.

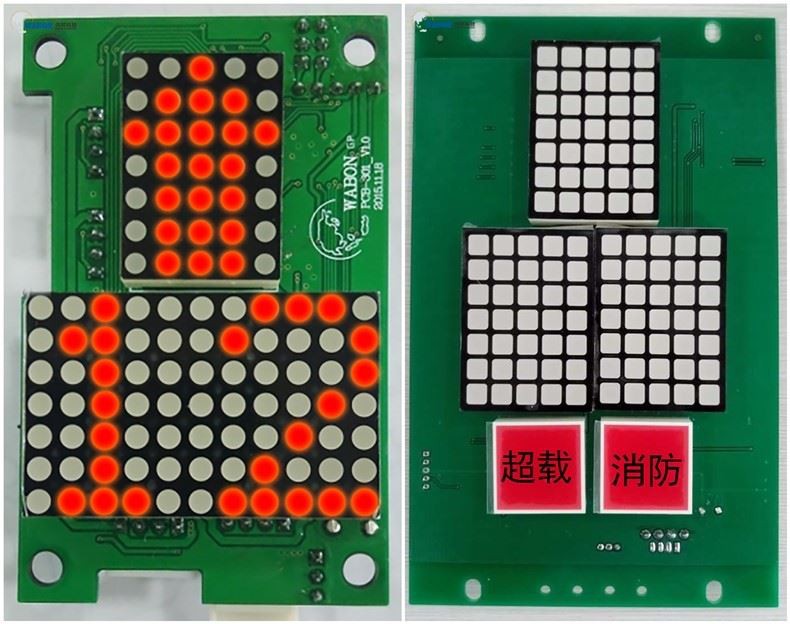

در این روش از تعدادی LED در یک ماتریس نقطه ای قرار گرفته است، استفاده می شود. این ماتریس ها در ابعاد مختلف ساخته می شوند، اما متداولترین آن ها ۷*۵ می باشد.
برای نمایش علائم بر روی ماتریس های نقطه ای نیاز به مدارات واسط پیچیده ای داریم که توسط کارخانه های سازنده صفحه شستی به همراه ماتریس ها ارائه می شوند. نکنه مهم در این رابطه هماهنگی بین این مدارات راه انداز و تابلوی فرمان اصلی آسانسور می باشد.
