نمراتور (Indicator یا نمایشگر مسیر):

• وظیفه: نشان دادن جهت حرکت آسانسور (بالا یا پایین) و یا وضعیت درب (باز یا بسته).
• نحوه عملکرد: معمولاً با لامپ‌های LED یا لامپ‌های دیگر کار می‌کند که بر اساس سیگنال سیستم، تغییر وضعیت می‌دهند.
• جهت‌گیری: در قسمت بیرونی درب‌ها یا داخل کابین نصب می‌شود، معمولا روبروی کاربران است تا جهت حرکت آسانسور را نشان دهد.

لامپ جهت (Direction indicator lamps):

• وظیفه: نمایش جهت حرکت (بالا یا پایین) یا وضعیت درب‌های طبقه.
• انواع: ممکن است لامپ‌های جداگانه برای بالا و پایین طراحی شوند، یا یک لامپ دو جهته (دو رنگ) که بسته به وضعیت سیستم، روشن می‌شود.
• نحوه نصب: روی پانل کنترل، در قسمت بیرونی و یا داخل کابین قرار می‌گیرند.

نکات مهم:

• مشخص بودن: رنگ‌ها و علامت‌ها باید استاندارد و شناخته‌شده باشند (مثلاً سبز برای «بالا»، قرمز یا زرد برای «پایین»).
• پایداری: لامپ‌ها باید قدرت کافی و عمر طولانی داشته باشند.
• سیستم هوشمند: در سیستم‌های مدرن، این لامپ‌ها توسط کنترل‌های دیجیتال و به صورت هوشمند کنترل می‌شوند.



این روش معایب زیادی دارد :

۱. بالا بودن جریان مصرفی لامپ ها ، به طوری که برای روشن نمودن انها نیاز به کنتاکت رله می باشد.



۲. انعطاف پذیری بسیار کم در تغییرات علائم قابل نمایش برای تغییر در علائم نیاز به ایجاد تغییر کل ساختار نمایشگر است.



۳. محدودیت استفاده در تعداد طبقات بالا. برای نمایش طبقات در آسانسورهای بلند مرتبه مانند ۵۰ طبقه ، مشکلات زیادی پیش می آید.



۴. محدودیت نصب در همه طبقات بنا به دلایل ۱ و ۳ ، امکان نصب این گونه نمراتورها در همه طبقات وجود ندارد.



۵. عمر محدود

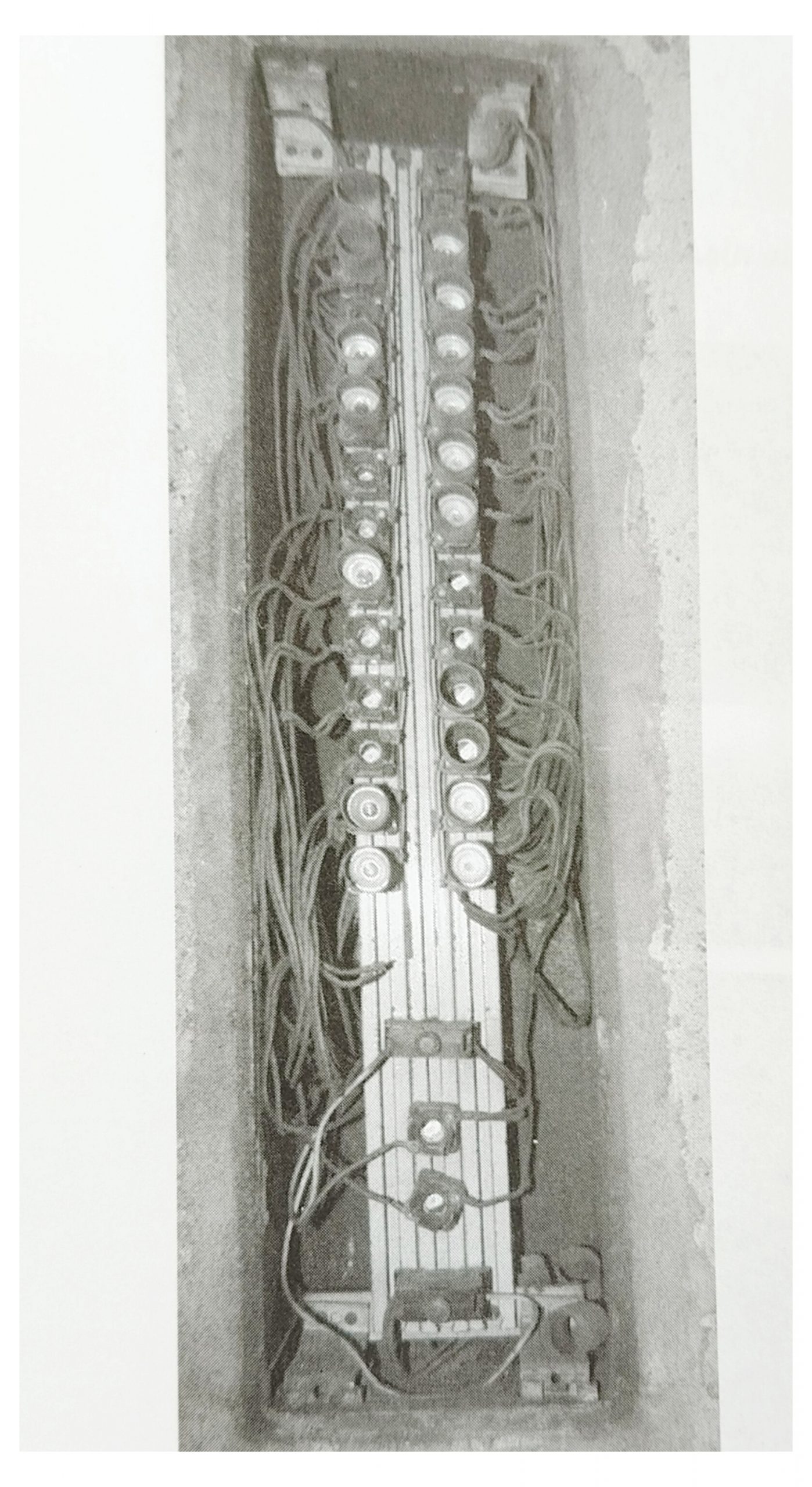

سیم کشی نمراتورهای لامپی – به تعدد سیم کشی ها پیچیدگی آن دقت کنید.

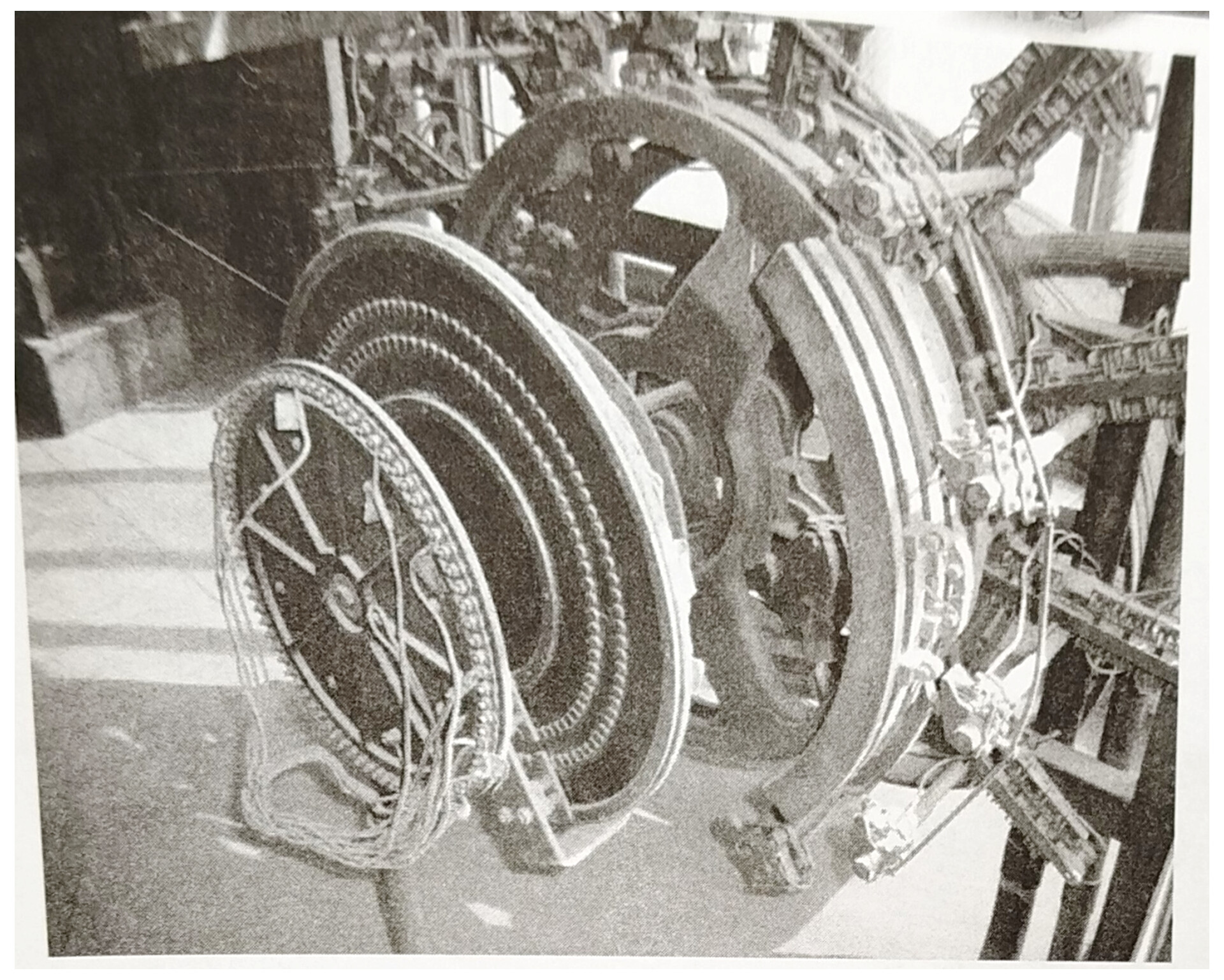

یک نمونه سلکتور نمراتور لامپی تابلوهای رله ای قدیمی

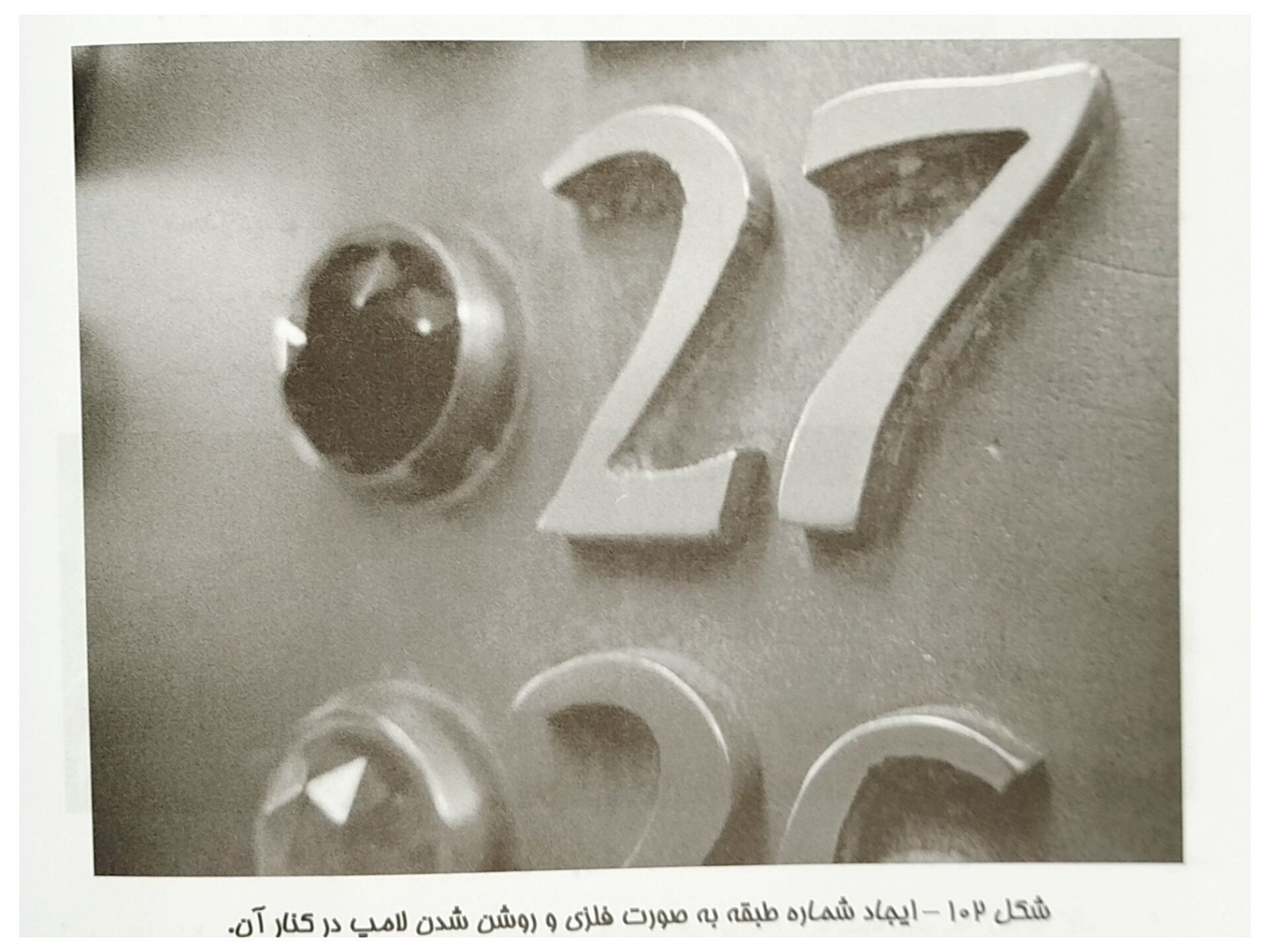

ایجاد شماره طبقه به صورت فلزی و روشن شدن لامپ در کنار آن



۲. نمراتورهای ساعتی :

در این نوع نمراتور، از یک صفحه نیم داره ، یک عقربه و تعدادی عدد و حرف تشکیل شده است. منایش شماره طبقه مانند ساعت توسط عقربه مربوطه انجام میشود. حرکت کابین موجب حرکت سیم بکسل و یا زنجیر نازکی شده، در نهایت چرخ دنده های ظریفی را به چرخش در می آورد که موجب حرکت عقربه میگردد.



این روش هم دارای مشکلات زیر است :



۱. انعطاف پذیری بسیار کم در تغییرات علائم قابل نمایش  ، برای تغییر در علائم نیاز به ایجاد تغییر در کل ساختار نمایشگر است.



۲. محدودیت استفاده در تعداد  طبقات بالا . برای نمایش طبقات در آسانسورهای بلند مانند ۵۰ مشکلات زیادی پیش می آید.



۳. محدودیت نصب در همه طبقات . بنا به دلایل ۱ و ۳ امکان نصب این گونه نمراتورها در همه طبقات وجود ندارد.



۴. عمر محدود



۵. نیاز به روشنایی محل
