نمراتور ۷ سگمنت

نمراتور ۷ سگمنت

نمراتور ۷ سگمنت یک نمایشگر دیجیتال است که برای نشان دادن اعداد و برخی نمادهای خاص (مثل خطا، نقطه decimal و …) استفاده می‌شود. این نمایشگر شامل هفت بخش (سینگلمنت‌ها) است که هر کدام به صورت جداگانه روشن می‌شود تا عدد مطلوب نمایش داده شود.

ساختار نمراتور ۷ سگمنت:

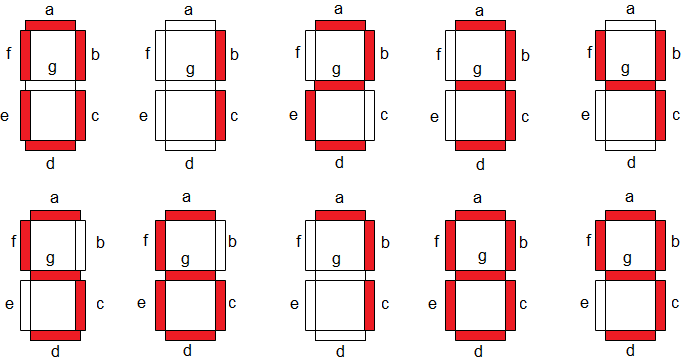

• ۷ بخش یا سگمنت: با نام‌های a، b، c، d، e، f، g
• هر سگمنت یک قسمت نوری است که در صورت فعال بودن، شکل عدد یا نماد مورد نظر را تشکیل می‌دهد.
• پایه اشتراک: هر سگمنت بر پایه‌های جداگانه کنترل می‌شود و برای رسم هر عدد، مجموعه‌ای از سگمنت‌ها روشن می‌شوند.

نحوه عملکرد:

• سیستم کنترلی (مثل میکروکنترلر یا آی‌سی‌های مخصوص) بر اساس عدد مورد نظر، پایه‌های مربوط به سگمنت‌ها را فعال می‌کند.
• مثلاً عدد ۱، فقط سگمنت‌های b و c روشن می‌شود.
• عدد ۸، تمام سگمنت‌ها روشن است.

نکات مهم:

• معمولاً نمراتورهای ۷ سگمنت به صورت چندتایی (ترکیبی) استفاده می‌شوند، مثلا برای نمایش درجات یا مقدارهای عددی بزرگ‌تر.
• پایه‌های مشترک: ممکن است نمراتورهای مشترک آنکد (Common Anode) یا کاتد (Common Cathode) باشند، که باید سازگار با مدار انتخاب شوند.
