تجهیزات مکانیکی

جعبه تابلو

در گذشته ، تجهیزات مکانیکی یک تابلوی آسانسور در دسترس و فقط بر روی یک شاسی فلزی نصب می شد ، اما امروزه برای جلوگیری از ورود گرد و غبار به داخل تابلو و آسیب رساندن آن و حمل و نقل آسان تر آن ، از جعبه هایی با درب استفاده می شود.

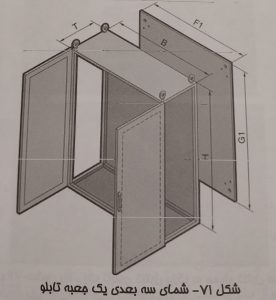

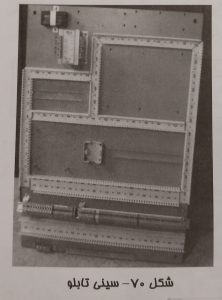

جعبه ی تابلوی کنترل از سه قسمت بدنه ، درب و سینی تشکیل شده است . بدنه و درب برای حفاظت تجهیزات تابلو در برابر عوامل مخرب فیزیکی و شیمیایی محیط موتورخانه در نطر گرفته شده ، سینی نیز برای نصب تجهیزات داخل تابلو به کار می رود.

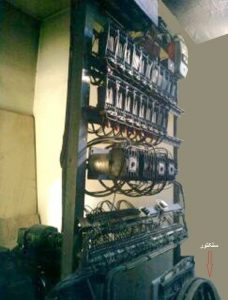

                               نمونه ای از تابلوهای قدیمی



•



تهویه تابلو

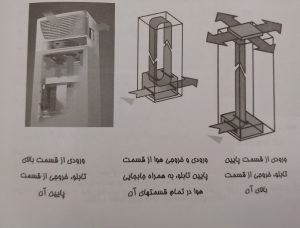

تهویه تابلوی کنترل آسانسور به دو روش عادی و یا به کمک هواکش امان پذیر است ‌. در روش عادی که بیشتر مورد استفاده قرار میگرد ، از دو یا چند دریچه برای جابجایی هوا به طور عادی استفاده می شود. در اکثر موارد، در تابلوهای کنترل دو سرعته که ایجاد گرما داخل تابلوی کنترل به طور معمولی اتفاق می افتد این روش به خوبی کافی است‌ .



در موارد خاص مانند تابلو کنترل با درجه حفاظت بالا (IPXX) ، محیط های بیسار گرم ( کارخانجات یا شهر های گرمسیری) که بنا به هر دلیلی ارتباط مستقیم فضای داخل تابلو با خارج از آن امکان پذیر نیست ، باید از وسایل خنک کننده ای مانند فن و یا کولر گازی با فیلترهای مخصوص استفاده نمود که علاوه بر دشواری کار طراحی جعبه تابلو ، هزینه آن را نیز به شدت افزایش می دهد .

گفتنی است در مورد تابلوهای کنترل مجهز به درایو کنترل سرعت ، این نیاز بسیار جدی تر و حیاتی تر نیز خواهد شد.  در این موارد علاوه بر پیش‌بینی فضای بیشتر در تابلوی کنترل ، باید حتما دمای داخل تابلو را به شکل ملاحظه ای مناسب با شرایط کار درایو تنظیم نمود ، زیرا در غیر این شورت مرتبا با پیغام های هشدار دهنده درایو مبنی بر گرم بودن محیط کار ، به ویژه ساعات اوج ترافیک ساختمان برخورد می‌کنیم.

به طور معمول یک هواکش پر قدرت داخل یک درایو کنترل سرعت قرار گرفته که وظیفه خنک نمودن تجهیزات الکترونیکی داخل درایو را به عهده دارد.

در اثر وجود این هواکش ، هوای داخل تابلوی کنترل سرعت در حال جابجایی خواهد بود در صورت عدم استفاده از فیلتر مناسب در ورودی های هوا داخل تابلوی کنترل ، با تجمع خاک و گرد و غبار در داخل تابلو مواجه می‌شویم که این خود سبب زیان رساندن به تجهیزات الکتریکی و الکترونیکی داخل تابلو می شود‌

به دلیل وجود فن در درایوهای کنترل سرعت ، جابجایی هوا بیشتر از تابلوهای دو سرعته معمولی می باشد. در نتیجه در صورت عدم استفاده از فیلتر های ویژه ، گرد و عبار زیادی وارد تابلوی کنترل شده ، روی هیت سینکهای درایو قرار گرفته مانع از تبادل حرارتی مناسب آنها می‌شود. این مسئله موجب کاهش عمر قطعات درایو شده در پایان ، سوختن آنها را به همراه می آورد .

در این تصاویر انواع کولرهای قابل نصب بر روی تابلوهای کنترل صنعتی از جمله آسانسور نشان داده شده است‌ .
